Slimdrive EMD

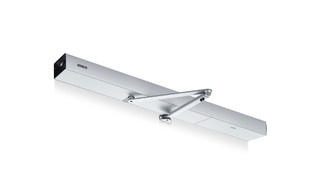

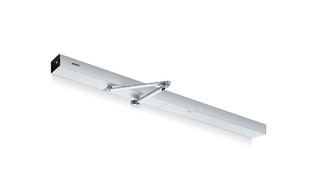

Slimdrive EMD-F/R * Système de porte battante, mécanisme d'entraînement électromécanique pour les portes coupe-feu et pare-flammes à un vantail avec détecteur de fumée intégré

Slimdrive EMD-F/R
  • Force de fermeture à réglage variable de EN 4-6
  • Centrale de détection incendie intégrée dont le signal ferme automatiquement la porte en cas d’incendie
  • La vitesse d'ouverture et de fermeture peut être adaptée individuellement
  • La fonction Low-Energy ouvre et ferme la porte avec une vitesse de déplacement réduite et remplit ainsi les exigences de sécurité les plus élevées
  • La détection des obstacles détecte un obstacle par contact et interrompt le processus d’ouverture ou de fermeture
  • L’inversion automatique détecte un obstacle et revient dans la position d'ouverture
Afficher plus
  • La fonction Push & Go déclenche le mécanisme d’entraînement automatique en cas de légère pression manuelle sur le vantail.
  • L’entraînement peut être utilisé avec un bras avec profil en C ou un bras à compas
  • Fonction servo pour l’assistance motorisée lors de l'ouverture manuelle de la porte
  • Entrées et sorties librement paramétrables pour différentes fonctions
  • Connectivité et intégration dans l’automatisation des bâtiments via une norme ouverte (BACnet)
Contactez-nous

Domaines d’application

  • Portes coupe-feu et pare-flammes
  • Montage sur dormant côté paumelles et côté opposé aux paumelles
  • Portes à un vantail à simple action à droite et à gauche
  • Portes battantes à simple action jusqu’à une largeur de vantail de 1 400 mm ou un poids de 230 kg
  • Largeur minimum du vantail 750 mm
  • Portes intérieures et extérieures avec une grande fréquence de passage
  • Unités d'arrêt à fonction maintien porte ouverte intégrée - les exigences spécifiques au pays doivent être respectées

Spécifications du produit

Slimdrive EMD-F/R
Poids (max.) - 1 vantail 230 kg
Largeur de vantail (min. - max.) 850 mm - 1400 mm
Profondeur (max.) 300 mm
Prolongement d'axe (max.) 50 mm
Type d’entraînement électromécanique
Angle d'ouverture (max.) 130 °
DIN gauche Oui
DIN droite Oui
Montage sur dormant côté opposé aux paumelles, avec bras à compas Oui
Montage sur dormant côté opposé aux paumelles avec bras avec profil en C Oui
Montage sur le dormant côté paumelles avec bras avec profil en C Oui
Montage sur ouvrant côté opposé aux paumelles avec bras avec profil en C Non
Montage sur ouvrant côté paumelles avec bras avec profil en C Non
Montage sur ouvrant côté paumelles, avec bras à compas Non
À-coup final mécanique Oui
À-coup final électrique Oui
Déconnexion du réseau Interrupteur principal à l'intérieur de l'entraînement
Retard à l'impulsion (max.) 20 s
Tension d'alimentation 230 V
Puissance consommée 230 W
Courant maximal consommé pour commandes externes (24 V DC) 1000 mA
Température de service -15 - 50 °C
Humidité de l'air sans condensation (max.) 95 %
Indice de protection IP20
Mode de fonctionnement Automatique, Ouverture permanente, Nuit, Fermer, Sens unique
Fonction automatique Oui
(basse consommation) Oui
Fonction Servo Oui
Détection des obstacles Oui
Inversion automatique Oui
Push & Go réglable
Commande Programmateur de fonctions intégré dans l’entraînement, Programmateur de fonctions DPS, Programmateur de fonctions sélecteur de fonctions mécanique
Paramétrage Terminal de service ST 220, Programmateur de fonctions DPS, GEZEconnects (PC + Bluetooth)
Conformité aux normes DIN 18263-4, DIN 18650, EN 16005
Normes Système d‘arrêt avec homologation officielle du DIBt (Institut technique allemand de la construction)
Homologation pour portes coupe-feu Oui
Détecteur de fumée intégré Oui
