TS 5000 E-ISM

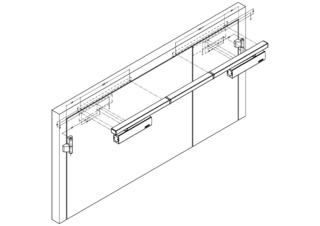

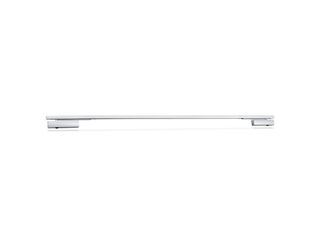

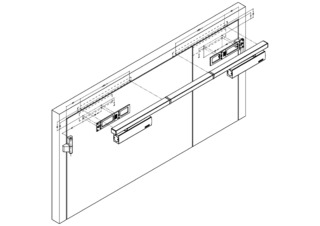

TS 5000 E-ISM/S * Système de ferme-porte en applique avec bras à coulisse pour portes à deux vantaux avec sélecteur de fermeture intégré et arrêt électrique sur le vantail semi-fixe, pour l’utilisation avec un aimant de maintien sur le vantail de service
- Système avec deux ferme-portes TS 5000 et bras à coulisse E-ISM/S avec arrêt sur le vantail semi-fixe
- Force de fermeture réglable en continu EN2-6
- Pour portes ouvrant à droite et à gauche sans besoin de modification
- Unité d’arrêt électrique dans le bras à coulisse du vantail semi-fixe, plage d'arrêt de 80° à 130°
- L’arrêt du vantail de service est effectué à l’aide d'un aimant de maintien ou d’un ferme-porte à bras débrayable
- Le sélecteur de fermeture maintient le vantail de service en position d’attente jusqu’à ce que le vantail semi-fixe soit fermé
- À-coup final hydraulique, qui accélère la porte juste avant la position fermée
- La vitesse de fermeture peut être ajustée individuellement
- Amortissement d'ouverture intégré, freine les portes fermées brusquement
- Affichage visuel de la force de fermeture pour contrôler facilement le réglage
- Toutes les fonctions sont réglables par l'avant
Domaines d’application
- Portes coupe-feu et pare-flammes
- Portes à simple action à deux vantaux à droite et à gauche
- Portes battantes à simple action 2800 mm d'entraxe des paumelles et 1400 mm de largeur de vantail
- Division de porte symétrique et asymétrique possible
- Montage sur ouvrant de porte côté paumelles
- Unités d'arrêt à arrêt intégré sur le vantail semi-fixe
Spécifications du produit
| TS 5000 E-ISM/S | |
| Accessibilité selon DIN 18040 jusqu'à une largeur de vantail (max.) en mm | 1400 mm |
| Largeur de vantail (max.) | 1400 mm |
| Type de montage | Montage sur ouvrant de porte côté paumelles |
| Angle d'ouverture (max.) | 180 ° |
| Tension d’entrée | 24 V DC |
| Entraxe minimal des paumelles | 1300 mm |
| Largeur minimale du vantail semi-fixe | 400 mm |
| Homologation pour portes coupe-feu | Oui |
| Force de fermeture réglable | Oui, à plage continue |
| Vitesse de fermeture réglable | Oui |
| À-coup final réglable | Oui, par valve |
| Freinage à l‘ouverture intégré | Oui, réglage hydraulique possible |
| Position de réglage de la force de fermeture | Avant |
| Affichage visuel de la force de fermeture | Oui |
| Fonction maintien porte ouverte | Électrique |
| Fonction maintien porte ouverte sur le vantail de service / vantail semi-fixe | Non / Oui |
| Plage de réglage de l’arrêt | 80 ° - 130 ° |
| Sélecteur de fermeture intégré | Oui |
