La sécurité des portes d'amenée d'air frais des systèmes d'extraction de fumée et de chaleur : conseils pour la planification et le montage
Un système d'évacuation des fumées et de la chaleur efficace peut sauver des vies et protéger les bâtiments en cas d'incendie. Notre expert en systèmes d'extraction de fumée et de chaleur, le Dr Dominik Landerer, explique le rôle central des ouvertures d'amenée d'air pour l'efficacité des systèmes d'extraction de fumée et de chaleur dans les bâtiments et donne des conseils pratiques pour la planification et la mise en œuvre des portes d'amenée d'air frais.
Pourquoi les portes d'amenée d'air sont-elles décisives pour l'efficacité des systèmes d'évacuation de fumée et de chaleur ?
En cas d'incendie dans un bâtiment, les systèmes d'extraction de fumée et de chaleur contribuent à évacuer la fumée et la chaleur et à faire baisser la température. Cela facilite le sauvetage (des personnes) et permet de lutter efficacement contre l'incendie. Les systèmes d'extraction de fumée et de chaleur se composent généralement de fenêtres, de trappes ou d'ouvertures d'aération qui s'ouvrent automatiquement pour évacuer les gaz de combustion dangereux vers l'extérieur. Les ouvertures d'amenée d'air avec système de désenfumage, par exemple les portes d'amenée d'air, qui servent à faire entrer de l'air frais dans le bâtiment en cas d'incendie, sont un élément important des systèmes d'extraction de fumée et de chaleur. Les ouvertures d'amenée d'air assurent un flux d'air contrôlé grâce à un effet de cheminée, ce qui favorise la dissipation de la fumée et de la chaleur et améliore ainsi l'efficacité de la poussée thermique. Les systèmes d'extraction de fumée et de chaleur contribuent ainsi de manière essentielle à la protection contre les incendies, afin de protéger les vies humaines, les biens matériels et les bâtiments en cas d'urgence.
Les ouvertures d'amenée d'air avec système de désenfumage sont-elles obligatoires ?

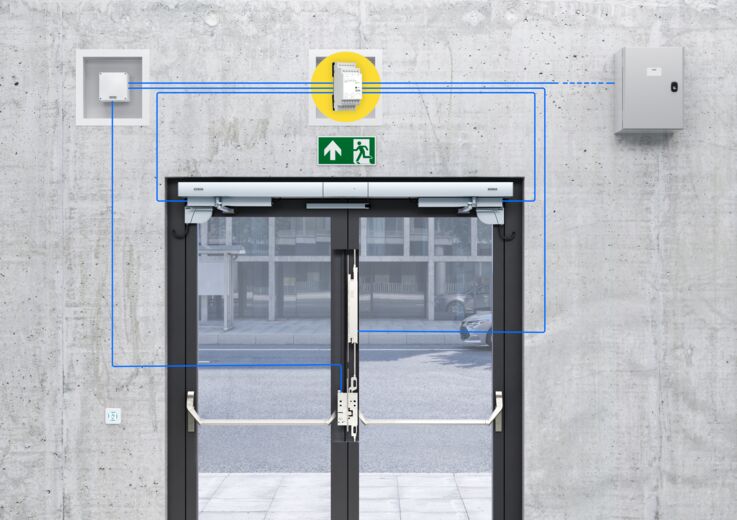

GC Lock Control SHEV sert de point de connexion central pour tous les éléments de fixation qui doivent être reliés à la centrale de désenfumage. Cela facilite le montage et réduit les coûts de pose des câbles. © GEZE GmbH
Oui, les ouvertures d'amenée d'air sont souvent obligatoires, en particulier en ce qui concerne les systèmes d'extraction de fumée et de chaleur (systèmes de désenfumage) dans les issues de secours.
Les exigences précises auxquelles doivent répondre les portes d'amenée d'air dépendent de différents facteurs, tels que la taille, le type et l'utilisation du bâtiment, ainsi que les réglementations spécifiques en matière de protection contre les incendies pour les types de bâtiments, qui sont définies dans les règlements de construction de chaque Land. Dans de nombreux cas, des portes d'amenée d'air sont nécessaires pour garantir le bon fonctionnement du système d'extraction de fumée et de chaleur et la sécurité des personnes se trouvant dans le bâtiment.
Quels sont les problèmes typiques qui surviennent lors de la planification et du montage de portes d'amenée d'air frais pour les systèmes d'extraction de fumée et de chaleur ?

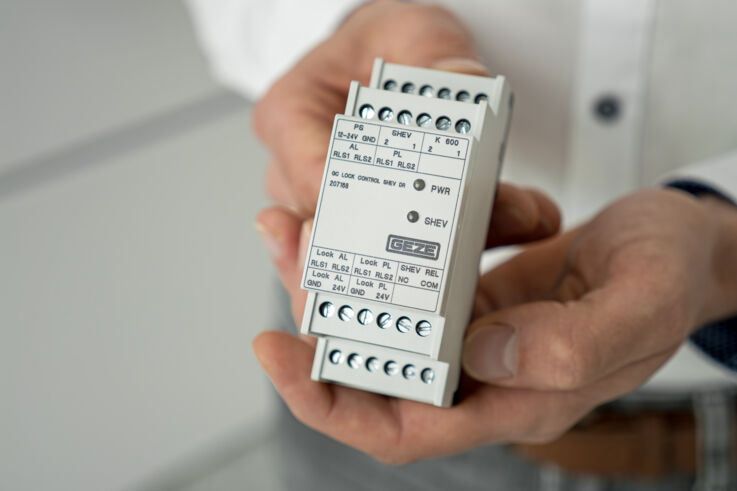

Dominik Landerer, chef d'équipe gestion des produits pour les fenêtres, présente le nouveau GC Lock Control SHEV, un système de commandes supplémentaire pour les portes d'amenée d'air frais des systèmes d'extraction de fumée et de chaleur. © GEZE GmbH
Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.
Les portes d'amenée d'air frais des systèmes d'extraction de fumée et de chaleur sont généralement aussi des portes multifonctions. Dans le cadre d'un fonctionnement normal, elles doivent par exemple permettre l'accessibilité ou empêcher tout accès non autorisé, ce qui impose des exigences supplémentaires aux portes. En cas d'alerte, il est toutefois essentiel que la porte d'amenée d'air puisse être rapidement déverrouillée et ouverte. C'est pourquoi tous les composants de la porte d'amenée d'air frais du système d'extraction de fumée et de chaleur, comme par exemple les serrures motorisées, doivent être reliés à la centrale de désenfumage afin de pouvoir être alimentés en courant de secours en cas d'alarme. La position de la centrale de désenfumage représente souvent un défi majeur. Cette dernière n'est pas toujours installée à proximité de la porte, ce qui nécessite des connexions par câble longues et souvent compliquées. Cela augmente la complexité de l'ensemble de l'installation et peut entraîner des problèmes supplémentaires.
Comment relever les défis posés par les systèmes d'extraction de fumée et de chaleur complexes ?
GEZE propose une solution de désenfumage complète comprenant la centrale de désenfumage, les automatismes de portes, les serrures antipanique auto-verrouillables et notre tout dernier produit, la commande supplémentaire pour serrure motorisée GC Lock Control SHEV. Le système GC Lock Control SHEV garantit le fonctionnement sûr des serrures motorisées d'une porte d'amenée d'air frais du système d'extraction de fumée et de chaleur en cas d'alarme et sert en même temps de point de connexion central pour tous les éléments de fixation au système d'extraction de fumée et de chaleur. Ce point de connexion central simplifie considérablement le câblage, car il ne faut plus que deux câbles entre la porte d'amenée d'air et la centrale de désenfumage. Il est possible de raccorder des serrures motorisées classiques à la commande supplémentaire de serrure motorisée. Cela signifie que tous les composants d'un système d'extraction de fumée et de chaleur peuvent être combinés entre eux, même si des serrures motorisées ont déjà été installées.
Une autre fonction particulière est la possibilité de connecter un convertisseur CC/CC au GC Lock Control SHEV. Cela permet d'utiliser non seulement des serrures motorisées 24 V, mais aussi des serrures motorisées 12 V ou même une combinaison des deux variantes. Cela permet une plus grande flexibilité dans la planification.
Quelles sont les possibilités de montage offertes par le GC Lock Control SHEV ?

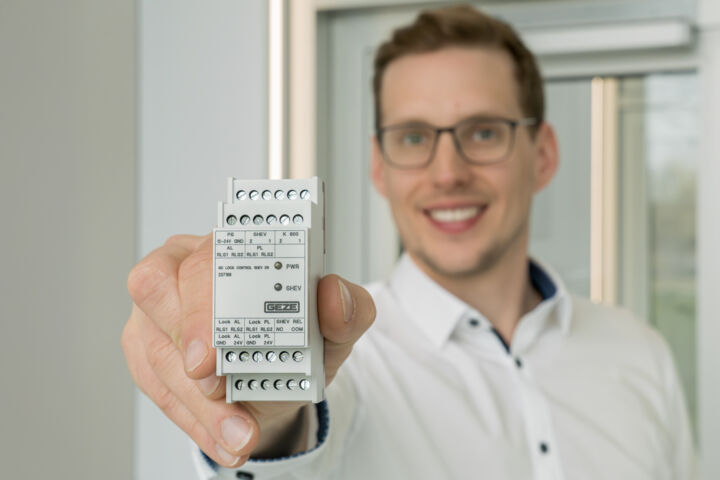

La commande supplémentaire GC Lock Control SHEV permet différentes possibilités de montage sur un profilé-chapeau de 35 mm. © GEZE GmbH
La commande supplémentaire GC Lock Control SHEV est conçue comme un boîtier du profilé chapeau avec deux unités de graduation, ce qui offre différentes possibilités de montage sur un profilé-chapeau de 35 mm.
Les options suivantes sont disponibles :
- Montage dans un boîtier apparent : le système est intégré dans un boîtier apparent GEZE avec un bloc d'alimentation GEZE pour profilé-chapeau et, le cas échéant, un convertisseur CC-CC, ce qui permet une installation simple et claire.
- Installation dans une armoire électrique : une autre possibilité consiste à monter le système dans une armoire électrique, ce qui permet de le protéger et de le ranger.
Ces possibilités de montage flexibles permettent d'adapter facilement le système d'extraction de fumée et de chaleur aux exigences spécifiques de chaque projet.
De quoi faut-il tenir compte lors du montage et de la mise en service ?
Le montage et la mise en service du GC Lock Control SHEV est « plug and play » : il suffit de raccorder la centrale de désenfumage, le bloc d'alimentation ainsi que les serrures motorisées et les bras motorisés rétractables K600 appropriés au système GC Lock Control SHEV, le tout conformément aux spécifications claires indiquées sur le boîtier du profilé chapeau. Si nécessaire, un convertisseur CC/CC (24 V/12 V CC) est intégré en plus pour les serrures motorisées 12 V CC. Le système est alors déjà prêt à fonctionner : dès que la tension d'alimentation est appliquée, la LED d'alimentation s'allume en vert, ce qui confirme que tout est correctement connecté. De plus, le comportement en fonctionnement normal et en cas d'alarme du système d'extraction de fumée et de chaleur peut être vérifié, ce qui permet de s'assurer rapidement du bon fonctionnement du système. La simplicité de manipulation et la rapidité du processus font du montage et de la mise en service une expérience sans stress pour toutes les personnes impliquées.
Il est important qu'après la mise en service, le client reçoive une formation complète, au cours de laquelle tous les documents nécessaires lui sont remis et où l'on attire son attention sur les opérations de maintenance.
Le directeur des ventes Sören Eilers présente dans la vidéo les avantages de la commande supplémentaire GC Lock Control SHEV pour les portes d'amenée d'air frais des systèmes d'extraction de fumée et de chaleur.
Une maintenance régulière du système d'amenée d'air est-elle obligatoire ?
Un entretien professionnel contribue non seulement à la longévité du système, mais minimise également les risques potentiels et garantit un fonctionnement sans faille au quotidien ainsi que la sécurité en cas d'urgence. Les systèmes d'extraction de fumée et de chaleur doivent être entretenus régulièrement (au moins une fois par an). Cet entretien doit être effectué par un spécialiste compétent, par exemple un technicien de maintenance de GEZE, qui s'assurera que tous les composants fonctionnent correctement et sont conformes aux normes de sécurité en vigueur.
À propos d'urgence : le système de contrôle d'accès GC Lock Control SHEV offre un haut niveau de sécurité dans des cas particuliers tels qu'une panne de courant. Il empêche que les serrures motorisées ne consomment la capacité de l’accumulateur de la centrale de désenfumage en cas de panne de courant. Petite explication : lorsque le bâtiment est privé d'électricité, la centrale de désenfumage continue d'alimenter tous les composants raccordés à partir des accumulateurs. Cette alimentation de secours doit être maintenue pendant 72 heures. Si la porte d'amenée d'air est ouverte pendant ce temps, les composants chargent les accumulateurs et réduisent leur capacité. Le système GC Lock Control SHEV empêche cela et garantit une tension constante pour les serrures motorisées en cas d'alarme.
Notre solution pour les portes d'amenée d'air frais des systèmes d'extraction de fumée et de chaleur est simple à installer et très flexible, malgré les exigences complexes imposées au système. Elle garantit ainsi la sécurité et la tranquillité d'esprit des planificateurs, des installateurs et des exploitants de bâtiments.
Dominik Landerer, chef d'équipe gestion des produits pour les fenêtres chez GEZETout clé en main : fonctionnalité et planification fiables
Nos solutions comprennent une combinaison fiable et testée d'une centrale de désenfumage, d'un bloc d'alimentation, de serrures motorisées adaptées ainsi que d'automatismes de portes battantes pour systèmes d'amenée d'air. Ces composants répondent aux exigences les plus élevées en matière de confort et de sécurité, garantissant ainsi un fonctionnement quotidien confortable et un désenfumage sûr en cas de nécessité d'activation du système d'extraction de fumée et de chaleur. De plus, nos solutions de systèmes d'extraction de fumée et de chaleur offrent une grande liberté de conception et de planification pour la conception de portes d'amenée d'air frais, que ce soit pour un fonctionnement manuel ou automatisé.
Votre avantage : le système complet peut être fourni clé en main. Les installateurs comme les revendeurs n'ont qu'un seul interlocuteur pour tous les composants du système. Cela simplifie la coordination et permet par exemple d'avoir des plans de câblage standardisés, ce qui vous fait gagner du temps et vous épargne des efforts.
Les avantages pour les monteurs, les électriciens et les techniciens de maintenance en un coup d'œil :
- Installation et mise en service faciles et rapides
- Entrées et sorties clairement positionnées pour une installation facile
- Boîtier du profilé chapeau avec bornes à vis pour un câblage rapide
- Contrôle du fonctionnement par affichage LED de l'état de l'alimentation électrique et du signal du système d'extraction de fumée et de chaleur
- Utilisation de serrures motorisées courantes ( V et 24 V) pour une flexibilité illimitée
- Plans de câblage standardisés pour les portes d'amenée d'air frais des systèmes d'extraction de fumée et de chaleur, afin de simplifier l'installation
De la planification à la mise en œuvre réussie : nos services pour vous
Faites confiance à notre expertise pour mener à bien vos projets. Nos experts GEZE en protection incendie et systèmes d'extraction de fumée et de chaleur mettent leur expertise et leur expérience à votre service. Nous comprenons les défis auxquels vous êtes confrontés lors de la planification et de la mise en œuvre, et nous vous proposons des solutions sûres, fiables et sur mesure pour toutes les portes et fenêtres, sans compromis.
Nous vous conseillons le plus tôt possible afin de pouvoir vous informer sur les éventuelles interactions complexes entre les systèmes d'extraction de fumée et de chaleur et la protection incendie. Nous ne nous contentons pas de prendre en compte les aspects techniques, mais nous attirons également votre attention sur les questions importantes en matière de responsabilité afin de les minimiser et de les éviter.
Conseil : notre livre blanc sur la protection incendie vous fournit toutes les informations importantes sur les réglementations et les normes en matière de protection incendie concernant les portes coupe-feu, les ferme-portes, les motorisations de fenêtres et les dispositifs d'arrêt.
Nous vous aidons à exploiter pleinement votre liberté de conception et de planification. Si des restrictions ou des solutions alternatives s'avèrent nécessaires, nous sommes à vos côtés pour vous conseiller et vous aider à prendre les meilleures décisions pour votre projet.
