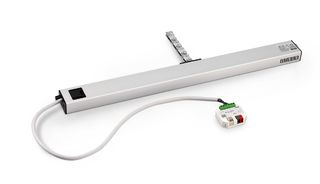

Slimchain * Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung
- Schmale und dezente Optik integriert sich optimal in das Fassadendesign
- Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
- Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach DIN links/rechts konfigurierbar
- Synchronisierung von max. vier Antrieben ohne externes Steuergerät
- DIP-Schalter zur Umstellung der Betriebsart (Solo und Syncro, Master, Slave)
- Einfache und schnelle Montage mit dem Smart fix Montagesystem
- IQ windowdrive - intelligente Antriebssteuerung
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassadenbereich
- Einsatz im Abluft- und Zulufsystem möglich
- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Senk-Klapp- und Parallelausstellfenster
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Flügel-, Rahmen- oder integrierte Montage
- Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock
Einbausituationen in Referenzobjekten und Videos
Kettenantrieb Slimchain mit LZR-i100 Laserscanner, installiert in einem Bürogebäude
Kettenantrieb Slimchain mit LZR-i100 Laserscanner im ansprechenden Design mit vielen Anwendungsmöglichkeiten © Jürgen Pollak / GEZE GmbH

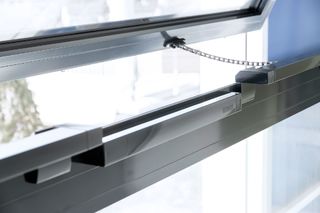

Kettenantrieb Slimchain
Kettenantrieb Slimchain in einem Bürogebäude © Exorbitart / GEZE GmbH

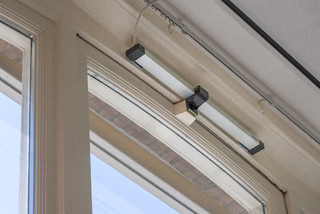

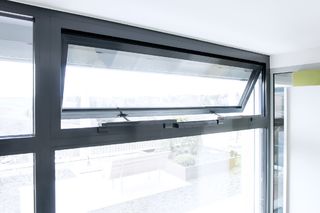

Kettenantrieb Slimchain, installiert in einem Bürogebäude
RWA und natürliche Lüftung (24 V) im Fassadenbereich Einsatz im Abluft- und Zulufsystem möglich © Exorbitart / GEZE GmbH
GEZE Inbetriebnahme-Koffer für IQ windowdrive Reihe von GEZE Produktideo
Mit dem Inbetriebnahmekoffer lassen sich die Fensterantriebe aus der IQ windowdrives Reihe auch ohne Stromanschluss schnell und einfach in Betrieb nehmen und testen.
Montagevideo Synchro-Betrieb GEZE IQ windowdrives, Fensterantriebe
Die intelligenten Fensterantriebe aus der IQ windowdrives Reihe sind untereinander kombinierbar und lassen sich schnell in den Synchro Betrieb nehmen

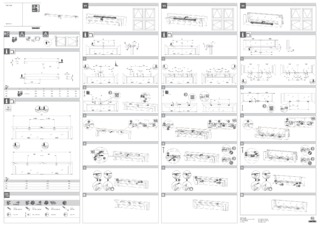

Montagevideo GEZE Slimchain
Der elektrische Fensteröffner GEZE Slimchain lässt sich einfach und schnell mit dem GEZE Smart fix Montagesystem montieren.
Sicherheitshinweis
Herabstürzende Fensterflügel können eine erhebliche Gefahr für Leib und Leben von Personen, die sich im Umkreis befinden, darstellen. Daher ist im Einsatz von GEZE Antrieben an Kippfenstern die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Technische Daten zum Produkt
| Slimchain | |
| Abmessungen | 25 x 44 mm |
| Platzbedarf auf Rahmen (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm |
| Platzbedarf auf Flügel (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm |
| Öffnungsgeschwindigkeit RWA | 15 mm/s |
| Öffnungsgeschwindigkeit Lüftung | 5 mm/s |
| Schließgeschwindigkeit (max.) | 5 mm/s |

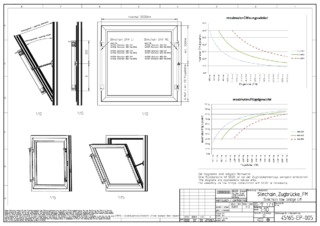

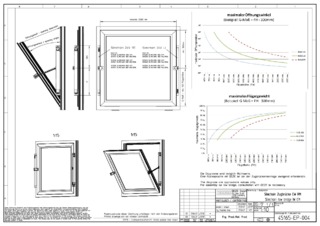

| Druckkraft (max.) | 100 N (hubabhängig), siehe Kraft-Weg-Diagramm |
| Zuhaltekraft (max.) | 2000 N |
| Zugkraft | 300 N |
| Flügelgewicht | 200 kg* |
| Überschlagbereich | 0 - 23 mm (abhängig von Anwendung und Konsolensatz) |
| Spannung im Betrieb | 24 V ± 25 % |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.1 A |
| Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Leistungsaufnahme | 22 W |
| Einschaltdauer | 30 % |
| Sonderlänge Anschlusskabel | 5 m, 7.5 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 70 °C |
| Schutzart | IP40 |
| Schutzklasse | III |
| Syncro-Funktion | Ja |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Zusätzliche Verriegelung erhältlich | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Einstellgerät, Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch über internen Weggeber |
| Endlagenabschaltung eingefahren | elektronisch über Stromaufnahme |
| Überlastabschaltung | Ja |
| Komplette Öffnung innerhalb 60 s | ja, inklusive Verriegelungsantrieb |
| NRWG geprüft | Ja |
| NRWG Zusatzinformation | ja, inklusive Verriegelungsantrieb |
| Anzahl Synchronisierung Antriebe | 4 |
| KNX-fähig | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Kippfenster EINWÄRTS Flügelmontage | Ja |
| Kippfenster AUSWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Rahmenmontage | Ja |
| Klappfenster AUSWÄRTS Rahmenmontage | Ja |
| Senkklappfenster AUSWÄRTS Rahmenmontage | Ja |
| Parallelausstellfenster AUSWÄRTS Rahmenmontage | Ja |
Downloads
KENNZEICHNUNGSPFLICHT: © Jürgen Biniasch / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Jürgen Biniasch / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Zweitse Korten / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Zweitse Korten / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Zweitse Korten / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Zweitse Korten / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © Jürgen Pollak / GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
