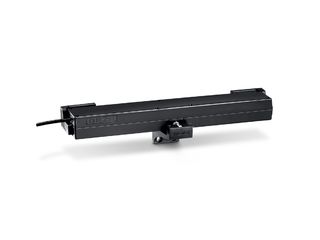

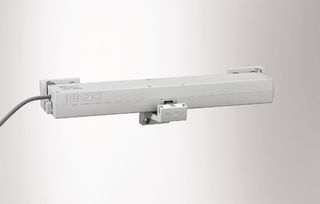

ECchain * Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb
- Kostengünstiger und leistungsfähiger Kettenantrieb für Lüftungsanwendungen mit 230 V
- Variable Hubeinstellung auf 200 mm oder 400 mm für verschiedene Lüftungsanforderungen möglich
- Universelle Halterungen und Konsolen für marktübliche Profilsysteme
- Schnelle und einfache Montage
- Variabel einsetzbar an kleinen Oberlichtern
Anwendungsbereiche
- Natürliche Lüftung (230 V) auch für den privaten Wohnungsbau
- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage
Einbausituationen in Referenzobjekten und Videos
Montagevideo Fensteröffner GEZE ECchain
Der elektrische Fensteröffner GEZE ECchain bietet einfache Automatisierungsmöglichkeiten und lässt sich durch eine Bohrschablone schnell und leicht montieren
Sicherheitshinweis
Herabstürzende Fensterflügel können eine erhebliche Gefahr für Leib und Leben von Personen, die sich im Umkreis befinden, darstellen. Daher ist im Einsatz von GEZE Antrieben an Kippfenstern die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Technische Daten zum Produkt
| ECchain | |
| Abmessungen | 409 x 44 x 63 mm |

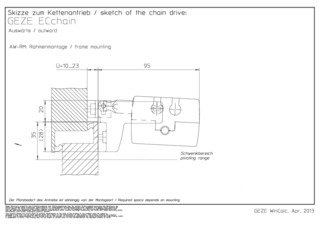

| Platzbedarf auf Rahmen (min.) | Rahmenmontage EW: 55 mm, Rahmenmontage AW: 35 mm |
| Platzbedarf auf Flügel (min.) | Rahmenmontage EW: 37 mm, Rahmenmontage AW: 20 mm |
| Öffnungsgeschwindigkeit Lüftung | 9 mm/s |
| Schließgeschwindigkeit (max.) | 9 mm/s |
| Druckkraft (max.) | 250 N |
| Zuhaltekraft (max.) | 1800 N |
| Zugkraft | 250 N |
| Flügelgewicht | 200 kg* |
| Überschlagbereich | 10 - 23 mm |
| Spannung im Betrieb | 230 V ± 10 % |
| Betriebsspannung | 230 V |
| Stromaufnahme | 0.13 A |
| Leistungsaufnahme | 30 W |
| Einschaltdauer | 30 % |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 60 °C |
| Schutzart | IP30 |
| Schutzklasse | II |
| Endlagenabschaltung ausgefahren | Endschalter |
| Endlagenabschaltung eingefahren | elektronisch über Stromaufnahme |
| Überlastabschaltung | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster AUSWÄRTS Rahmenmontage | Ja |
| Klappfenster AUSWÄRTS Rahmenmontage | Ja |
Downloads
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
KENNZEICHNUNGSPFLICHT: © GEZE GmbH
Varianten & Zubehör
* Hinweis zu den gezeigten Produkten
Die aufgeführten Produkte können in der Form, Art, Eigenschaft und Funktion (Design, Maße, Verfügbarkeit, Zulassungen, Normen usw.) länderspezifisch abweichen. Kontaktieren Sie hierzu bitte Ihren GEZE Ansprechpartner oder senden Sie uns gerne eine E-Mail .
