Gebäudeautomation – den Gebäudebetrieb intelligent vernetzen
Jedes gewerblich genutzte Gebäude wird heutzutage mit automatischer Gebäudesteuerung errichtet. Heizung, Licht, Klimaanlage, Kühlung, Beschattung, Tür- und Fenstertechnik sind vernetzt und kommunizieren untereinander. Über intelligente Gebäudemanagementsysteme lassen sich die Komponenten bequem, berührungsarm und zentral steuern.
Ziele der Gebäudeautomation: Energieeffizienz, Komfort und Sicherheit
Nicht nur Autos fahren zukünftig selbst, auch Gebäude werden immer "automatischer": Sie regeln selbsttätig ihre Heizung, Lüftung und Klimatisierung. Sie schalten das Licht in Abhängigkeit der Außenhelligkeit und Präsenz in die richtige Beleuchtungsstärke. Sie lassen Jalousien herunter oder fahren sie hoch, öffnen und schließen Fenster und Türen. Und dies alles so, wie Nutzer oder Bewohner es am liebsten mögen, wenn sie sich im Gebäude aufhalten. Wenn diese das Gebäude verlassen, wird der Energieverbrauch automatisch auf ein Minimum reduziert, Zugänge verriegelt und die Alarmanlage aktiviert.
Derartige Automatisierungstechnik wird heute in allen neuen öffentlichen Gebäuden und Gewerbeimmobilien installiert. Und auch im Altbestand wird an der Optimierung gefeilt. Gebäudeautomation heißt dabei das Stichwort. Von Automation spricht man bei jeder nicht von Menschenhand ausgeführten Handlung, die auf ein Gerät oder eine Anlage wirkt. Gebäudeautomation (GA) bezeichnet zusammenfassend sämtliche Einrichtungen zur automatischen Steuerung und Regelung, Überwachung und Optimierung in Gebäuden.
Dafür werden alle Sensoren, Aktoren, Bedienelemente, Verbraucher und andere technische Einheiten im Gebäude miteinander vernetzt. Die Gebäudeautomation führt dann bestimmte Funktionsabläufe der Haustechnik nach vorgegebenen Einstellwerten automatisch durch. Die oftmals komplexe technische Gebäudeausrüstung wird dadurch effizient und zentral gemanagt. Ziel ist ein energieeffizienter, wirtschaftlicher und sicherer Gebäudebetrieb sowie der maximale Komfort für Nutzer und Bewohner.
Struktur der Gebäudeautomation gemäß DIN EN ISO 16484
Die Struktur der Gebäudeautomation gemäß DIN EN ISO 16484 umfasst drei Ebenen: Die Feldebene mit allen Raumbedieneinheiten, die Automationsebene mit allen Applikationen sowie die Managementebene.
Die Managementebene überwacht die Anlagen und optimiert ihre Betriebsweise. Hierfür kommt spezielle Software, die Gebäudeleittechnik, zum Einsatz. Sie visualisiert Informationen und Daten und speichert sie.
Auf der Automationsebene werden die Informationen zusammengetragen und ausgewertet. Schalt- und Stellbefehle werden zurück an die Feldebene gesendet, können aber auch wie alle anderen Informationen in die Leitebene weitergegeben werden.
Auf der Feldebene werden alle Funktionen ausgeführt, es werden Daten gemessen und gemeldet. Diese kommen von Sensoren (z.B. Temperaturfühler, Luftqualitätsfühler, Helligkeitsfühler, Bewegungsmelder, Fensterkontakte, Windgeschwindigkeitsmesser, Niederschlagsmesser) und den Aktoren (Stellmotoren für Ventile und Klappen, Schalt- und Dimmeinrichtungen für die Beleuchtung, Antriebe für Sonnenschutz, Fenster und Türen) sowie von weiteren Tastern und Schaltern.
Um Informationen der Sensoren, oder Stellbefehle an Aktoren transportieren zu können, müssen die Geräte in einem gemeinsamen Netzwerk zusammengeführt werden.
Download Whitepaper
Mehr über Gebäudeautomation und den Einfluss auf Nachhaltigkeit erfahren Sie in unserem Whitepaper.
Hier Whitepaper Gebäudeautomation downloaden
EU-Richtlinie über die Gesamtenergieeffizienz von Gebäuden
Die EU-Richtlinie über die Gesamtenergieeffizienz von Gebäuden ist der Treiber für die Gebäudeautomation. Denn 40 Prozent des Gesamtenergieverbrauchs innerhalb der EU entfallen auf den Gebäudesektor. Bei allen Gebäuden muss nach der EU-Richtlinie daher die Gesamtenergieeffizienz verbessert werden. Diese hängt zum Großteil von der thermischen Hülle und der technischen Gebäudeausrüstung ab. Allerdings kann sie durch die Ausstattung mit einem Automatisierungssystem noch weiter verbessert werden.
Eine Studie an der Hochschule Biberach ("Energieeffizienz durch Gebäudeautomation mit Bezug zur DIN V 18599 und DIN EN 15232") hat untersucht, wie viel Energie sich durch einzelne Funktionen in der Gebäudeautomation einsparen lässt. Ergebnis war, dass zum Beispiel eine automatisierte Beleuchtung in Kombination mit einer lichtlenkenden Außenjalousie ein Einsparpotential von ca. 40 Prozent beinhaltet. Vergleicht man Investitionskosten und Einsparungen, ergibt sich eine durchschnittliche Amortisationszeit bei Gebäudeautomationssystemen von ca. zwei bis zehn Jahren.
Zusammenfassend stellt die Studie fest, dass die Gebäudeautomation einen großen Anteil an der Energieeffizienz eines Gebäudes leisten kann. So wurde wissenschaftlich bestätigt, dass das "normale" Nutzerverhalten oft zu einem unnötig hohen Energieverbrauch führt.
Automation als "idealer" Nutzer
"Ideale" Nutzer müssten nämlich zum Lüften die Heizung abschalten und die Fenster dann möglichst schnell wieder schließen. Außerdem schalten sie Lampen nur dann ein, wenn Menschen im Raum sind und auch nur so viele, wie gerade gebraucht werden. In nicht benutzten Räumen und generell nachts oder z.B. an Feiertagen in Büroräumen senken sie die Raumtemperatur spürbar ab.
Da es solche idealen Nutzer aber nur sehr selten gibt, dagegen geöffnete Fenster auch schon mal über Nacht vergessen werden, kann man mit Hilfe von Gebäudeautomation dem Ideal deutlich näherkommen – Smart Buildings handeln also energieeffizienter als der Mensch.
Automatisierte Lüftung für bessere Raumluft und mehr Hygiene
Gebäudeautomation kann nicht nur die Energieeffizienz verbessern, sondern auch die Raumluft. Denn smarte Fenstersysteme, die mit der Gebäudeleittechnik vernetzt sind, ermöglichen eine automatisierte, natürliche Lüftung. Dadurch lassen sich Räume bedarfsgerecht lüften und mit Frischluft versorgen – dank smarter Fensterautomation ganz ohne Berührungen. So werden physische Kontakte und damit Übertragungsmöglichkeiten von Keimen und Viren vermieden. Ein weiterer Vorteil: Ein regelmäßiger Luftaustausch verbessert die Raumluftqualität – das ist gut für die Konzentration und mindert die Konzentration von Aerosolen, sodass auch die Ansteckungsgefahr mit Viren gemindert wird.
Smart Building und Smart Home
Smart-Building-Technologien sind ein Wachstumsmarkt. © Exorbitart / GEZE GmbH
Smart-Building-Systeme lassen sich nicht nur in Büro- und Industriegebäuden, Hotels oder Krankenhäusern nutzen. Auch im Wohnbereich wächst das Interesse an Automatisierungstechnologien. Hier spricht man von "Smart Homes", wenn Energieversorgung und Verbrauchssteuerung mit Haushaltsgeräten und Beleuchtung vernetzt werden.
Auch Heimnetzwerke mit Unterhaltungselektronik, Überwachungs- und Sicherungsanlagen, Jalousien, Fenster- und Türschließanlagen können miteingeschlossen werden. Diese Funktionen können auf die individuellen Wünsche der Nutzer angepasst werden und sorgen so für einen großen Komfort. Sie helfen aber eben auch Heizkosten zu sparen und Ressourcen zu schonen.
Was ist BACnet?
BACnet steht für Building Automation and Control Network. Es wurde 1995 von der amerikanischen Schirmherrschaft ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) als ein höherwertiges Protokoll in der Gebäudeautomation entwickelt. Seit 2003 ist BACnet in der ISO 16484 Teil 5 dokumentiert.
Was ist das Besondere an BACnet?
Ziel von BACnet ist es, ein herstellerunabhängiges Kommunikationsprotokoll für intelligente Komponenten und Systeme in der Gebäudeautomation zu schaffen. Das bedeutet: Mit BACnet können Automationskomponenten verschiedener Hersteller miteinander Informationen austauschen, ohnne dass Lizenzgebühren für spezielle Datenübertragungshardware anfallen.
Wie wird BACnet eingesetzt?
Anwendung findet BACnet dann, wenn in einem Netzwerk viele verschiedene Aktoren und Komponenten unterschiedlicher Hersteller über ein Protokoll zusammengefasst werden sollen.
Voraussetzung für die Interoperabilität zwischen Geräten verschiedener Hersteller sind in der ISO-Norm 16484-5 definierte BIBBs. BIBB steht für BACnet Interoperability Building Block und definiert die Anforderungen, die zur Nutzung des BACnet-Protokolls erfüllt werden müssen.
Gut zu wissen: Alle unterstützten BIBBs, Objekttypen, Zeichensätze und Optionen der Kommunikation finden Sie in zu jedem Gerät gehörenden Dokument PICS (Protocol Implementation Conformance Statement).
Die nächste Generation der Vernetzung
© GEZE GmbH
Über offene Schnittstellen können GEZE Fenster- und Türantriebe in ein Gebäudeautomationssystem eingebunden werden. © GEZE GmbH
Mit myGEZE Control schließen wir die Lücke in der Gebäudeautomation durch eine smarte Lösung zur Vernetzung von Tür-, Fenster- und Sicherheitssystemen. Die Connectivity-Plattform myGEZE Control mit modularer Software und offenen Schnittstellen eröffnet allen Planern und Betreibern völlig neue Wege der Gebäudeautomation.
- Für mehr Effizienz, Sicherheit und Komfort
- Für dynamische Sicherheits- und Brandschutzkonzepte, intelligenten Rauch- und Wärmeabzug und die gezielte Freigabe von Fluchtwegen
- Für mehr Vernetzungsmöglichkeiten
Zentrales Gerät ist eine Standard-Steuerung (SPS). Die Hardware-Komponente besteht aus einem Embedded-PC-Steuerungssystem, das über eine zertifizierte BACnet-Kommunikationsschnittstelle verfügt. myGEZE Control kann in herstellerneutrale Gebäudeleittechnik-, Gefahrenmanagement- und CAFM-Systeme integriert werden. Mit der Software-Option myGEZE Visu sind auch eigenständige Visualisierungslösungen für die GEZE-Produktsysteme möglich. Die Vorteile der neuen Plattform: Automatisierte Abläufe und eine zentrale Überwachung machen die Nutzung leichter, komfortabler und sicherer – und ermöglichen zudem einen energieeffizienteren Betrieb des gesamten Gebäudes. So haben Sie die volle Kontrolle!
myGEZE Control auf einen Blick
– Effizientes und sicheres Gebäudeautomationssystem für GEZE-Produkte
– Anschließbar sind je nach Konfiguration der Hardware bis zu 200 GEZE-Produkte
– Sicherer Datenaustausch über den Kommunikationsstandard BACnet und KNX
– BTL zertifiziert nach BACnet-Norm ISO 164845
– Leistungsfähige Hardware für den Einbau in Schaltschränken (Hutschienenmontage)
– BACnet-Geräte-Profil BACnet Building Controller B-BC
myGEZE Control Basisgerät
Leistungsfähiger Embedded PC für Hutschienenmontage mit integrierter BACnet-Kommunikation. © GEZE GmbH
myGEZE Control mit GEZE CAN-Bus
Controllersystem für kleinere Anwendungen zur Anbindung der GEZE CAN-Produkte über mehrere Buslinien. © GEZE GmbH
myGEZE Control als maximaler Systemausbau mit GEZE CAN-Bus, I/O-Technik und KNX
Controllersystem zur Anbindung aller GEZE-Produkte und Fremdprodukte © GEZE GmbH
Smartes Planen
Ihnen als Planer und Fachplaner der technischen Gebäudeausrüstung erleichtert myGEZE Control die Integration von Tür-, Fenster- und Sicherheitstechnik. Es können mehr Funktionen eingeplant werden. Standardisierte Vernetzungskomponenten und individuelle Projektunterstützung von GEZE geben Ihnen Planungssicherheit. Das macht myGEZE Control auch für die Hersteller von Gebäudeleittechniksystemen und für Systemintegratoren höchst interessant.
Vorteile von myGEZE Control
- Planungssicherheit
- Erweiterung des Portfolios
- Funktionserweiterung
GEZE unterstützt Sie bei der Ermittlung des individuellen Bedarfs entsprechend Ihren Anwendungsfällen.
Reibungsloses und gewerkeübergreifendes Agieren
Das offene Kommunikationsprotokoll BACnet macht ein reibungsloses und gewerkeübergreifendes Agieren möglich. Die Vernetzungslösung myGEZE Control integriert die Bereiche Tür-, Fenster- und Sicherheitstechnik in alle Bereiche eines Gebäudemanagementsystems. So machen automatisierte Abläufe im Gebäude und eine zentrale Überwachung die Nutzung der Liegenschaft komfortabler und sicherer.
Vorteile von myGEZE Control
- Effizienz in der Bauphase
- Reaktionsschnelligkeit bei Ausfällen
- Flexibilität bei Planänderungen
GEZE bietet spezifische Schulungen für Verarbeiter an, d.h. Einweisung in die Bedienung und Anleiten zur eigenständigen Modifikation.
GEZE hilft bei Planung, Installation Inbetriebnahme
Planung:
- Projektierung Ihrer myGEZE Control-Lösung
- Vorbereitung aller notwendigen Unterlagen (Kabel- und Anschlusspläne, EDE-Files etc.)
- Konfiguration der benötigten Komponenten
Installation:
- Anschluss von Komponenten und Hardware
- Vernetzung der Produkte
- Anbindung an die Gebäudeleittechnik
Inbetriebnahme:
- Konfiguration von myGEZE Control

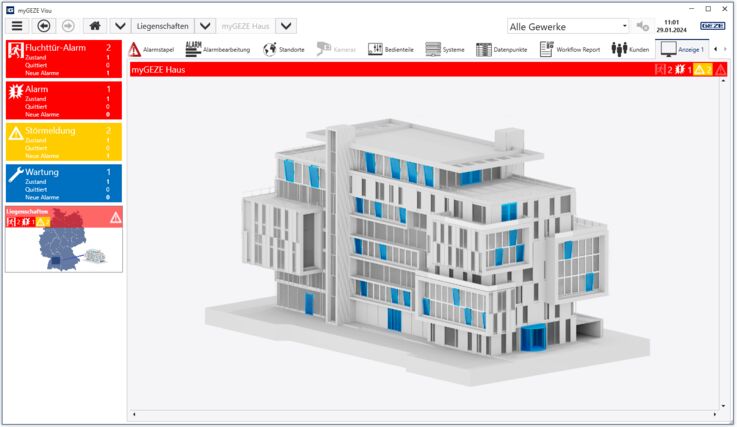

- Individualisierung der Bedienoberfläche
- Sicherstellen des ordnungsgemäßen Betriebs
GEZE unterstützt bei Planung / Projektierung, Inbetriebnahme, Wartung und Support
Mit myGEZE Controll sparen Betreiber eines Gebäudes bares Geld und erhöhen gleichzeitig die Sicherheit des Gebäudes und der Menschen, die sich darin aufhalten. Wir erstellen standardisierte BACnet-Projektierungen, die unabhängig von Dienstleistern und vom eingesetzten Gebäudemanagement-Produkt angewendet werden können. Das macht eine Implementierung in herstellerneutrale Gebäudeleittechnik-, Gefahrenmanagement- und CAFM-Systeme möglich. GEZE unterstützt sie dabei in allen Phasen des Objektlebenszyklus beginnend bei einer frühen Planung über eine ganzheitliche Projektierung incl. Inbetriebnahme bis hin zu Wartungs- und Support im Gebäudebetrieb.
Vorteile von myGEZE Control:
- Komfort
- Sicherheit
- Effizienz im Gebäudebetrieb
Vorteile für den Betreiber:
- Überwachung sorgt für laufende Transparenz im Gebäudebetrieb.
- Ableitung wertschöpfender Erkenntnisse aus den generierten Daten fördert einen effizienten Gebäudebetrieb.
- Überwachung erkennt jederzeit den Status und erhöht die Sicherheit durch sofortiges Eingreifen.
- Standortunabhängiges Bedienen von Automatiktüren sorgt für zusätzlichen Komfort und erhöhte Effizienz.
GEZE übernimmt außerdem:
- Wartung und Aktualisierung der Hardware- und Softwarekomponenten aus einer Hand
- Laufende Optimierung im Gebäudebetrieb
